PRESENTATION des CINTREUSES à galets




F.B : https://facebook.com/Cintreuse-à-Galets-439983952863415/?ref=aymt_homepage_panel



  Cintrage à 3 galets des tubes et des profilés

Cintrage02 photo profils RGH

                                                                  03 82 23 27 33         ---       06 98 86 50 34



><> Voir aussi nos fiches dans la rubrique "Fiches Techniques Machines" , en haut- à droite <><>>>>>



Ces fiches présentent une gamme de machines de cintrage à 3 galets -- parfois, autres possibilités en occasion ainsi que des machines pour le travail de la tole et des profilés.



Voir aussi http://rouleuse.over-blog.com



Cintrage tube



Contact : rgh.mat.ind@wanadoo.fr    --  Tél. : 03 82 23 27 33   - 06 98 86 50 34

RGH RONSAIN CINTREUSE - dans CINTREUSE à Galets
28 décembre 2014 7 28 /12 /décembre /2014 12:08

Nous pouvons vous proposer différents systèmes de cintrage :

             - CINTREUSES à 3 galets

            - CINTREUSE par poussée - Presse horizontale

             - CINTREUSES à Enroulement SANS "souris"

             - CINTREUSES à Enroulement AVEC "souris"



- Les cintreuses à 3 galets -

Apperçu du programme ci-après

CINTRAGE -  3 procédés

- Cintrage par Presse Horizontale -

CINTRAGE -  3 procédés
CINTRAGE -  3 procédés
CINTRAGE -  3 procédés
cintreuse
20 décembre 2014 6 20 /12 /décembre /2014 17:18

 Première approche des cintreuses à galets diffusées par RGH - - rgh.mat.ind@wanadoo.fr

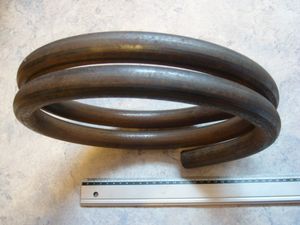

Avec une cintreuse à 3 galets ayant des axes de diamètre 30mm (ou 50 mm), il est possible par exemple de cintrer un tube de 3/4 pouce GAZ (soit diamètre de 26,9 mm en épaisseur 2,5 mm) avec un diamètre intérieur de 230 mm, en une fois - Donc de pouvoir faire une spirale.




Le pas, ou l'écartement des spires peut être réglé en poussant plus ou moins sur le tube avec le galet latéral de sortie

>>> Voir l'article suivant sur le réglage du pas des spires



 Cintreuse utilisée type Z60-Zpf,

similaire en capacités aux PBM30

<><> Voir les fiches de ces cintreuses dans la rubrique "Fiches Techniques Machines" - en haut, à droite <><>>>>>>>>>>>>>

Programme neuf et possibilité occasion

cintreuse - dans CINTREUSE à Galets
19 décembre 2014 5 19 /12 /décembre /2014 17:37

Les cintreuses à 3 galets permettent une infinité de possibilités pour les diamètres de cintrage.

> - Depuis un diamètre de cintrage "dans les 200mm" comme vue dans l'article PETITS CINTRAGES EN SPIRALE CINTREUSE 20X27,

jusqu'aux rayons infinis, en passant par les grandes courbes, avec un léger débillardage comme cela est montré par les images qui suivent :









Exemple de réalisation d'une rampe




CINTREUSE RAMPE OCCASION

CINTRAGE RAMPE OCCASION RGH



Réalisation en inox avec des galets en teflon, ertalon






<><> Voir les fiches de ces cintreuses dans la rubrique "PAGES" - en haut, à droite <><>

Voir aussi "LES GRUGEUSES"

http://cintreuse.over-blog.com/pages/GRUGEUSE_de_tubes-Gueule_de_loup-5523203.html



CINTRAGE d'une rampe - Cintreuse à galets
cintreuse - dans CINTREUSE à Galets
19 décembre 2014 5 19 /12 /décembre /2014 17:20

Pour régler le pas d'une spirale à faire sur une cintreuse à 3 galets, il faut "jouer" sur la position des galets latéraux - Si on éloigne les galets latéraux du bâti de la machine, on pousse le profilé ou le tube et on donne le pas désiré.




><> Voir aussi nos fiches dans la rubrique "PAGES" , en haut- à droite <><>

rgh.mat.ind@wanadoo.fr

       tél. : 03 82 23 27 33             Mob. : 06 98 86 50 34       Fax : 03 82 24 44 10





Possible machine occasion

cintreuse - dans CINTREUSE à Galets
18 décembre 2014 4 18 /12 /décembre /2014 16:14

Cintrage d'un guidon de fourche pour moto avec une cintreuse à galets



Le film en images parle de lui-même

La première photo montre le cintrage, en une fois, du tube qui sera les 2 parties du guidon. Après la coupe, les deux cotés ont des courbes strictement identiques

La facilité à cintrer un tube inox grace au système "CINTREUSE à 3 GALETS" a permis d'imaginer une certaine esthétique sur l'avant de la machine


Ce type de cintrage peut être aisément réalisé avec les cintreuse d'axe 30 mm ou 50 mm à serrage manuel

il est recommandé , pour ne pas marqué le tube en inox, d'utiliser des galets en teflon ou ertalon.





<><> Voir les fiches de ces cintreuses dans la rubrique "PAGES" - en haut, à droite <><>





Possibilité occasion

cintreuse - dans CINTREUSE à Galets
17 décembre 2014 3 17 /12 /décembre /2014 07:46

Le travail des courbes en sculpture avec les métaux (acier, inox ..) nécessite l'utilisation des outils et machines outils que l'on trouve habituellemnt dans les ateliers de serrurerie, ferronnerie, chaudronnerie ...

Outre la mise en forme manuelle, certaines courbes sonr réalisées à froid par machines; par exemple à l'aide de rouleuses pour les tôles, ou avec des cintreuses pour les tubes et les profilés.



A voir quelques photos montrant des réalisations artistiques de diverses dimensions :



Pour réaliser les cintrages, courbes de ces sculptures, toute la gammes des capacités des cintreuses a du être sollicitée

Pour retrouver les capactés des cintreuses : vous reporter dans la rubrique "PAGE" en haut, à droite.



 CINTREUSE SCULPTURE RGH RONSAIN 3

>>>>><< Voir aussi :  sur le site du Chateau de Versailles L'exposition VENET / oeuvres monumentales dans les jardins de MARLY

Du 1er juin au 1er novembre 2011

http://www.chateauversailles.fr

ferronnerie serrurerie

16 décembre 2014 2 16 /12 /décembre /2014 11:58

Sur une cintreuse à galets :

Les galets latéraux sont des rouleaux sur lesquels vient s'appuyer le profilé ou le tube lorsqu'il sort des 3 galets de cintrage

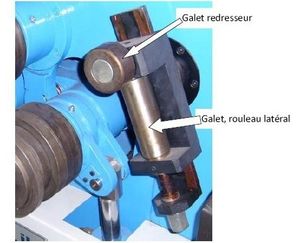

Cela peut être un simple rouleau réglable en profondeur comme montrer dans l'article : "CINTREUSE:réglage du pas d'une spirale" , ou un système plus sophistiqué réglable sous 3 axes et constitué du rouleau latéral et d'un galet redresseur ou d'appui très utile dans le cintrage des cornières.




10 décembre 2014 3 10 /12 /décembre /2014 10:19

Voir aussi :  https://www.facebook.com/cintreuse-à-galets-439983952863415/?ref=aymt_homepage_panel



Les cintreuses de petites capacités sont en général équipées de galets dits standards.

Ce jeu de galets standards est généralement constitué d'un ensemble de rondelles qu'il suffit d'assembler de manière à guider le profilé à cintrer.

Ces rondelles de 2 diamètres différents peuvent être lisses ou crantées.

Les grandes rondelles ont un lamage d'un coté, ce qui permet d'y loger une petite rondelle et d'avoir 2 écartements différents en les retounant




Les diverses combinaisons possibles avec le jeu de galets d'origine permet de pouvoir effectuer un grand nombre d'opérations de cintrage.

Certaines opérations nécessitent l'utilisation de galets appropriés comme par exemple le cintrage de tubes ronds ou le cintrage des cornières, voir aussi certaines dimensions en tubes carrés et rectangulaires.



Pour le cintrage de l'INOX ou de l'alu, il est recommandé d'utiliser des galets en teflon, ertalon, nylon, polyamide ...



Ci-après, à titre indicatif, quelques exemples de disposition des galets pour différents profilés :

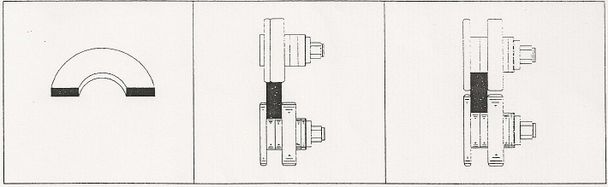

Les plats cintrés de chant (anneaux, brides, rondelle ...)




Les plats cintrés à plat (tubes, bagues, 1/2 coquille, chapeau-gendarme de portails ...)


Les carrés pleins

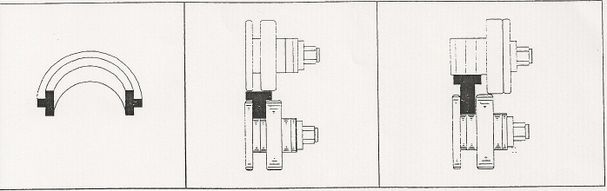

Les fers Tés,aile extérieure

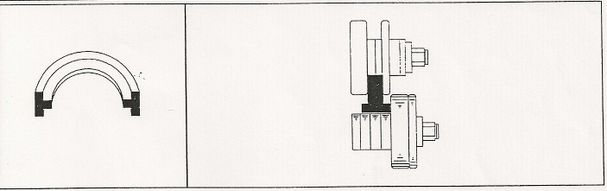

Les fers Tés, aile intérieure

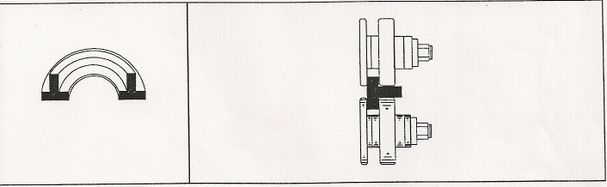

Les fers Tés, aile de côté

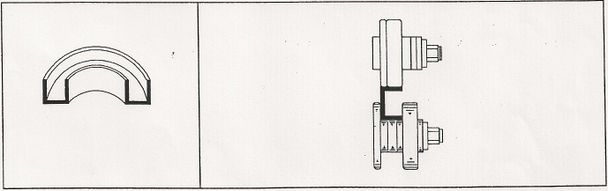

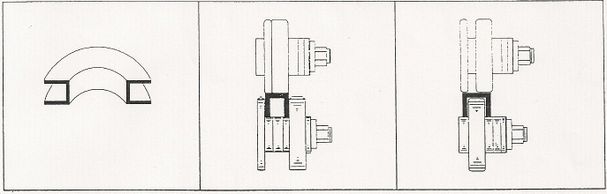

Les profilés  U ailes extérieures

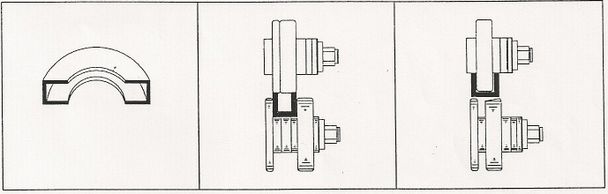

 Les profilés U ailes intérieures




 Les profilés U ailes de côté

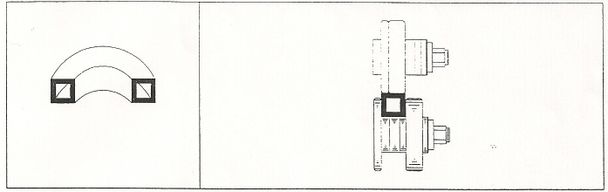

Les tubes carrés




 Les tubes rectangulaires

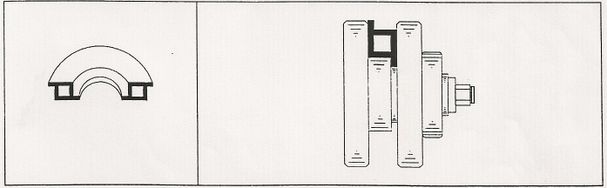

Les tubes à ailes






 Les cornières :



Utilisation de galets coniques

Pour le cintrage avec l'aile intérieure, il faut utiliser les redresseurs de cornières qui remplacent les galets latéraux ou s'ajoutent dessus.



* Avec l'aile extérieure




* Avec l'aile intérieure

                                                                                                                                              Avec le redresseur de cornières




                                                                      **** Exemple de redresseur de cornières






                                                                            **** Redresseur intégré à la machine

CINTREUSE réglage galet latéral 02 - Copie

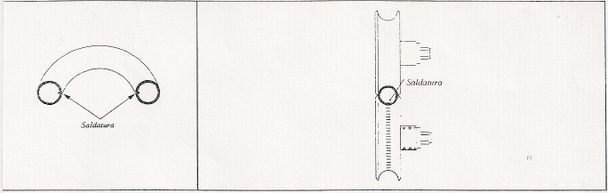

Les tubes avec ou sans soudure



*  Utilisation de galets épousant la forme du tube

    Un jeu de galets s'adaptant à chaque diamètre est nécessaire pour ne pas occasionner des déformations aux tubes

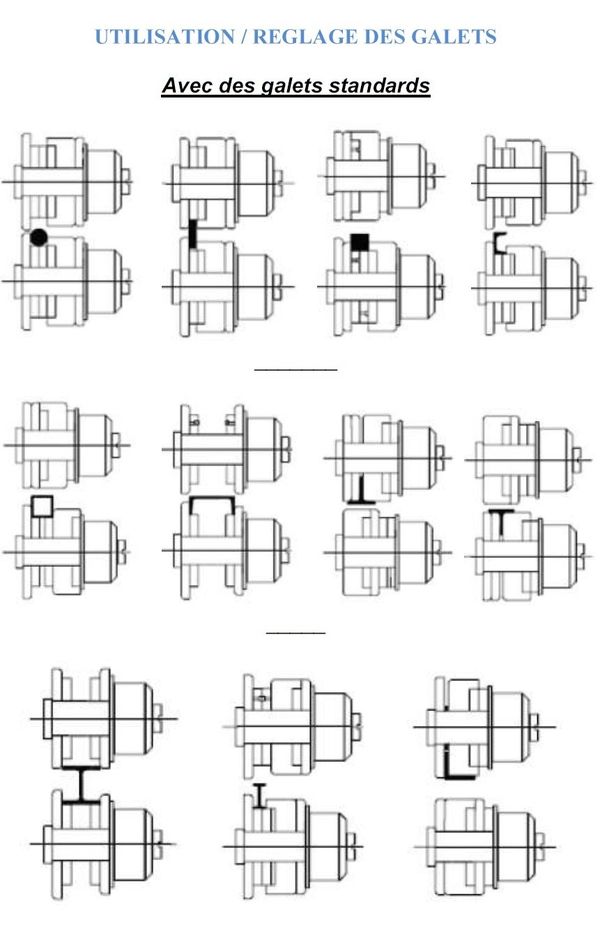

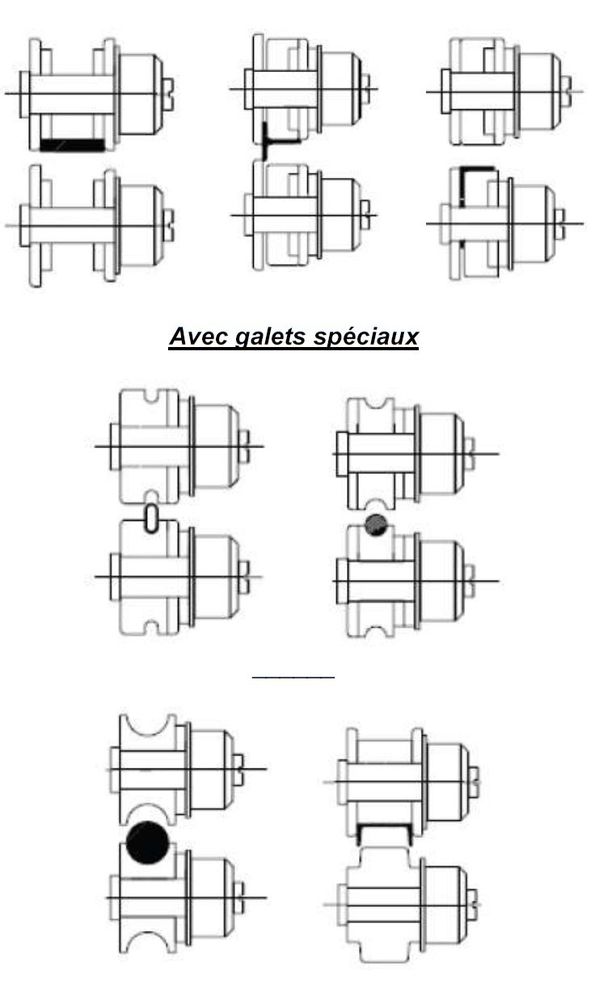

-- Réglage - Utilisation des galets de cintrage sur CINTREUSES de moyenne et forte capacités

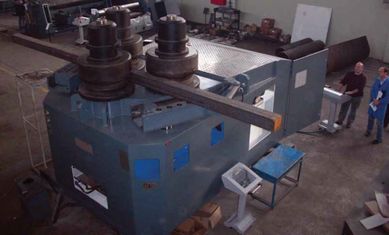

CINTREUSE PBH 60 RGH VUECINTREUSE PROFILES 01 -RGH

REGLAGE - UTILISATION GALETS CINTREUSE - RGH 01


N'hésitez pas à vous renseigner : rgh.mat.ind@wanadoo.fr ---- Tél. : 03 82 23 27 33
