Le travail des courbes en sculpture avec les métaux (acier, inox ..) nécessite l'utilisation des outils et machines outils que l'on trouve habituellemnt dans les ateliers de serrurerie, ferronnerie, chaudronnerie ...

Outre la mise en forme manuelle, certaines courbes sonr réalisées à froid par machines; par exemple à l'aide de rouleuses pour les tôles, ou avec des cintreuses pour les tubes et les profilés.



A voir quelques photos montrant des réalisations artistiques de diverses dimensions :



Pour réaliser les cintrages, courbes de ces sculptures, toute la gammes des capacités des cintreuses a du être sollicitée

Pour retrouver les capactés des cintreuses : vous reporter dans la rubrique "PAGE" en haut, à droite.



 CINTREUSE SCULPTURE RGH RONSAIN 3

>>>>><< Voir aussi :  sur le site du Chateau de Versailles L'exposition VENET / oeuvres monumentales dans les jardins de MARLY

Du 1er juin au 1er novembre 2011

http://www.chateauversailles.fr

ferronnerie serrurerie

Par cintreuse
Ecrire un commentaire - Voir les 1 commentaires
Lundi 8 août 2011 1 08 /08 /Août /2011 10:17

Il existe énormément de dimensions et qualités de tubes ronds

Cela est du aux méthodes de fabrication, à leur utilisation, à la matière, aux normes métriques ou anglo-saxonnes ...



Voici quelques tableaux des tubes les plus utilisés (voir les tubes "dits GAZ")






>>> Autres informations sur cintreuses : rgh.mat.ind@wanadoo.fr   - ou Tél : 03 82 23 27 33  et  06 98 86 50 34



Voir aussi la rubrique "PAGES" en haut, à droite

Par cintreuse
Ecrire un commentaire - Voir les 0 commentaires
Mercredi 10 août 2011 3 10 /08 /Août /2011 14:47

Les portions de coubes, ou arc peuvent être définies par des cotations diverses : ARC + FLECHE; RAYON + ANGLE ...

Pour retrouver  des éléments nécessaire à la fabrication, quelques formules utiles ci-après :

* Diverses solutions : le calcul, les tableaux, le traçage ...



> . 1 -  Le calcul (théorique +exemple)











Application :

CINTRAGE -ARC- CORDE-RGH- RONSAIN





> .2 -  Les tableaux (extrait de formulaire technique)


CORDE FLECHE ARC RAYON0001

ARC CORDES FLECHE RAYON0001

ARC CORDE FLECHE RAYON0001

 Renseignements : rgh.mat.ind@wanadoo.fr

Par cintreuse
Ecrire un commentaire - Voir les 0 commentaires
Lundi 5 septembre 2011 1 05 /09 /Sep /2011 12:58

Sur une cintreuse à galets :

Les galets latéraux sont des rouleaux sur lesquels vient s'appuyer le profilé ou le tube lorsqu'il sort des 3 galets de cintrage

Cela peut être un simple rouleau réglable en profondeur comme montrer dans l'article : "CINTREUSE:réglage du pas d'une spirale" , ou un système plus sophistiqué réglable sous 3 axes et constitué du rouleau latéral et d'un galet redresseur ou d'appui très utile dans le cintrage des cornières.




Par cintreuse
Ecrire un commentaire - Voir les 0 commentaires
Samedi 17 septembre 2011 6 17 /09 /Sep /2011 11:19

        Les cintreuses de petites capacités sont en général équipées de galets dits standards.

Ce jeu de galets standards est généralement constitué d'un ensemble de rondelles qu'il suffit d'assembler de manière à guider le profilé à cintrer.

Ces rondelles de 2 diamètres différents peuvent être lisses ou crantées.

Les grandes rondelles ont un lamage d'un coté, ce qui permet d'y loger une petite rondelle et d'avoir 2 écatements différents en les retounant




Les diverses combinaisons possibles avec le jeu de galets d'origine permet de pouvoir effectuer un grand nombre d'opérations de cintrage.

Certaines opérations nécessitent l'utilisation de galets appropriés comme par exemple le cintrage de tubes ronds ou le cintrage des cornières, voir aussi certaines dimensions en tubes carrés et rectangulaires.



Pour le cintrage de l'INOX ou de l'alu, il est recommandé d'utiliser des galets en teflon, ertalon, nylon, polyamide ...

* Pour la réalisation de ces galets : contacter ACCASTINOX - voir dans les liens le site +  accastinox.atelier@gmail.com

Ci-après, à titre indicatif, quelques exemples de disposition des galets pour différents profilés :

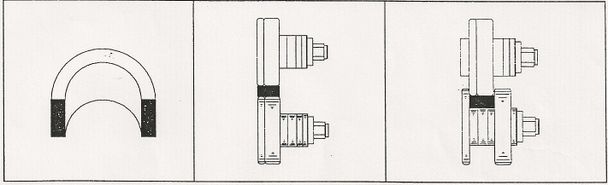

Les plats cintrés de chant (anneaux, brides, rondelle ...)




Les plats cintrés à plat (tubes, bagues, 1/2 coquille, chapeau-gendarme de portails ...)


Les carrés pleins








Les fers Tés,aile extérieure




Les fers Tés, aile intérieure




Les fers Tés, aile de côté






Les profilés  U ailes extérieures




 Les profilés U ailes intérieures




 Les profilés U ailes de côté








Les tubes carrés




 Les tubes rectangulaires




Les tubes à ailes






 Les cornières :



Utilisation de galets coniques

Pour le cintrage avec l'aile intérieure, il faut utiliser les redresseurs de cornières qui remplacent les galets latéraux ou s'ajoutent dessus.



* Avec l'aile extérieure




* Avec l'aile intérieure

                                                                                                                                              Avec le redresseur de cornières




                                                                      **** Exemple de redresseur de cornières






                                                                            **** Redresseur intégré à la machine

CINTREUSE réglage galet latéral 02 - Copie



Les tubes avec ou sans soudure



*  Utilisation de galets épousant la forme du tube

    Un jeu de galets s'adaptant à chaque diamètre est nécessaire pour ne pas occasionner des déformations aux tubes






-- Réglage - Utilisation des galets de cintrage sur CINTREUSES de moyenne et forte capacités

CINTREUSE PBH 60 RGH VUECINTREUSE PROFILES 01 -RGH

REGLAGE - UTILISATION GALETS CINTREUSE - RGH 01


N'hésitez pas à vous renseigner : rgh.mat.ind@wanadoo.fr ---- Tél. : 03 82 23 27 33



 Sans tgalets pbh 125 - 01 - rghSans-tgalets-pbh-125---02---rgh.jpgSans tgalets pbh 125 - 03 - rghgalet-pour-pbh---rgh.jpg







Par cintreuse
Ecrire un commentaire - Voir les 1 commentaires
